Báo Giá Hộ Lan Tôn Sóng - Hộ Lan Mềm | Thành Tri

Hộ lan tôn sóng – hộ lan mềm là một hệ thống gồm nhiều cấu kiện liên kết với nhau, không chỉ đơn thuần là tấm tôn sóng.

Vì vậy, báo giá cần được xác định từ chiều dài tuyến, cấu hình hệ hộ lan, loại tấm sóng, loại trụ, bước cột, mác thép, phụ kiện, các đoạn đầu – cuối và yêu cầu thực tế của công trình.

Thành Tri tiếp nhận bản vẽ, BOQ (Bảng khối lượng vật tư/công việc) hoặc danh mục vật tư để kiểm tra quy cách, mác thép, bóc khối lượng và lập báo giá phù hợp.

1. BÁO GIÁ HỘ LAN TÔN SÓNG ĐƯỢC TÍNH NHƯ THẾ NÀO?

Khi hỏi “hộ lan bao nhiêu tiền một mét?”, tổng chiều dài tuyến là thông tin quan trọng nhưng chưa đủ để xác định chính xác giá.

Một hệ hộ lan có thể gồm:

- Tấm tôn sóng.

- Trụ hộ lan.

- Đệm trụ.

- Bu lông và chi tiết liên kết.

- Tấm đầu, tấm cuối hoặc chi tiết đầu – cuối.

- Tiêu phản quang.

- Cấu kiện chuyển tiếp nếu có.

- Các phần việc khác theo phạm vi cung cấp.

- Chi phí vận chuyển.

Ngoài kích thước và số lượng, hồ sơ còn có thể quy định mác thép cho từng cấu kiện.

Vì vậy, Thành Tri xác định báo giá theo chuỗi:

CHIỀU DÀI TUYẾN

→ CẤU HÌNH HỆ HỘ LAN

→ QUY CÁCH VẬT TƯ

→ MÁC THÉP

→ BẢNG KHỐI LƯỢNG

→ TỔNG KHỐI LƯỢNG

→ VẬN CHUYỂN

→ BÁO GIÁ

Đây là lý do khách hàng nên gửi bản vẽ hoặc bảng khối lượng khi cần báo giá cho công trình cụ thể.

2. NHỮNG YẾU TỐ ẢNH HƯỞNG ĐẾN GIÁ HỘ LAN

2.1. CHIỀU DÀI VÀ CẤU HÌNH TUYẾN

Cùng một tổng chiều dài nhưng giá có thể khác nhau nếu tuyến có nhiều cấu hình.

Một công trình có thể gồm:

- Đoạn hộ lan thông thường.

- Đoạn chuyển tiếp.

- Đoạn thay đổi cao độ.

- Đoạn đầu hoặc cuối.

- Đoạn có cấu tạo đặc biệt.

Vì vậy không nên mặc định:

TỔNG CHIỀU DÀI × MỘT ĐƠN GIÁ

cho toàn bộ công trình nếu hồ sơ có nhiều cấu hình.

2.2. TẤM SÓNG VÀ BƯỚC BỐ TRÍ

Một dự án có thể sử dụng nhiều loại tấm sóng hoặc cách bố trí khác nhau trên cùng một tuyến.

Một hồ sơ thực tế đã kiểm tra thể hiện:

- Đoạn tôn sóng nằm ngang, bước L = 3 m.

- Đoạn tôn sóng vuốt xuống dài khoảng 6 m.

- Đoạn vuốt xuống bố trí bước L = 2 m.

- Các vị trí trụ chuyển tiếp thay đổi theo từng đoạn.

Do đó, cần xác định từng đoạn cấu hình trước khi bóc số lượng tấm sóng và trụ.

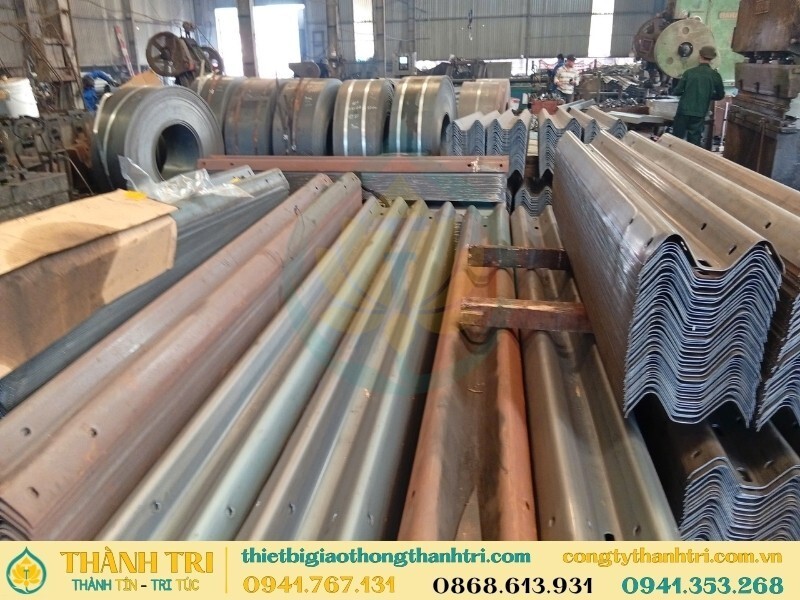

Sản xuất và tập kêt tấm sóng hộ lan tại xưởng trước khi đi mạ kẽm

Bảng giá cụ thể được cập nhật theo từng quý:

[LINK BÁO GIÁ HỘ LAN QUÝ HIỆN HÀNH]

2.3. LOẠI TRỤ

Hộ lan có thể sử dụng trụ tròn hoặc trụ U tùy hồ sơ thiết kế.

Đối với trụ tròn, các đường kính thông dụng trong thực tế cung cấp của Thành Tri gồm:

- D113,5 mm.

- D141,3 mm.

Chiều dày thông dụng:

- 4 mm.

- 4,5 mm.

Các cấu hình thường gặp:

- D113,5 × 4 mm.

- D113,5 × 4,5 mm.

- D141,3 × 4 mm.

- D141,3 × 4,5 mm.

Đối với trụ U, quy cách cần kiểm tra theo từng hồ sơ; không nên mặc định một kích thước cho mọi công trình.

Trang giá hiện hành của Thành Tri cũng đang phân tách rõ nhóm trụ tròn và trụ U.

2.4. MÁC THÉP SS400 VÀ SS540

Mác thép là yếu tố cần kiểm tra trước khi lập báo giá.

Nguyên tắc thực tế của Thành Tri:

- Không có yêu cầu mác thép khác → mặc định SS400.

- Bản vẽ ghi SS540 → tính theo SS540.

- Khách hàng yêu cầu SS540 → tính theo SS540.

- Không tự ý nâng từ SS400 lên SS540 khi hồ sơ không yêu cầu.

SS540 có giá vật liệu cao hơn SS400, vì vậy khi sử dụng SS540, chi phí vật liệu và giá báo sẽ thay đổi.

Nếu hồ sơ có nhiều nhóm cấu kiện, cần kiểm tra mác thép theo từng nhóm nếu bản vẽ quy định khác nhau.

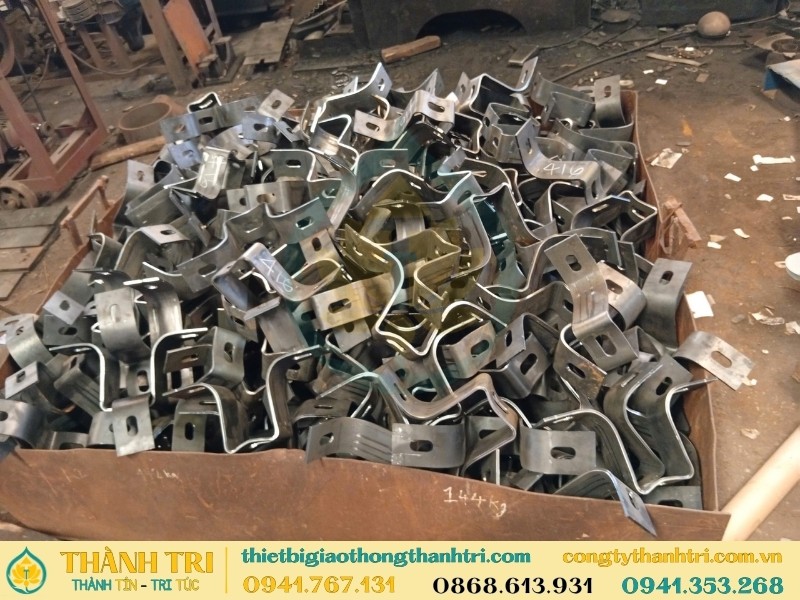

Bản đệm bắt liên kết trụ hộ lan với tấm sóng

2.5. BƯỚC CỘT

Bước cột ảnh hưởng trực tiếp đến số lượng trụ, đệm và chi tiết liên kết.

Một số hồ sơ sử dụng bước cột 3 m, nhưng các đoạn chuyển tiếp hoặc thay đổi cao độ có thể sử dụng bước khác.

Vì vậy cần bóc theo từng đoạn thay vì mặc định một bước cho toàn tuyến.

2.6. PHỤ KIỆN VÀ CHI TIẾT ĐẶC BIỆT

Tùy cấu hình, báo giá có thể phải tính:

- Đệm trụ.

- Bu lông.

- Vòng đệm.

- Mũ/nắp trụ nếu có.

- Tiêu phản quang.

- Tấm đầu.

- Tấm cuối.

- Chi tiết uốn cong.

- Chi tiết chuyển tiếp.

- Các cấu kiện liên kết khác theo hồ sơ.

Giá riêng của tấm sóng không đồng nghĩa với giá của toàn bộ hệ hộ lan.

3. HỆ TRỤ TRÒN VÀ HỆ TRỤ U

3.1. TRỤ TRÒN

Các cấu hình trụ tròn thông dụng:

- D113,5 × 4 mm.

- D113,5 × 4,5 mm.

- D141,3 × 4 mm.

- D141,3 × 4,5 mm.

Khi kiểm tra bản vẽ cần xem đồng thời:

- Đường kính.

- Chiều dày.

- Chiều dài trụ.

- Mác thép.

- Cách liên kết với tấm sóng.

- Đệm.

- Bu lông.

- Liên kết chân trụ theo hồ sơ.

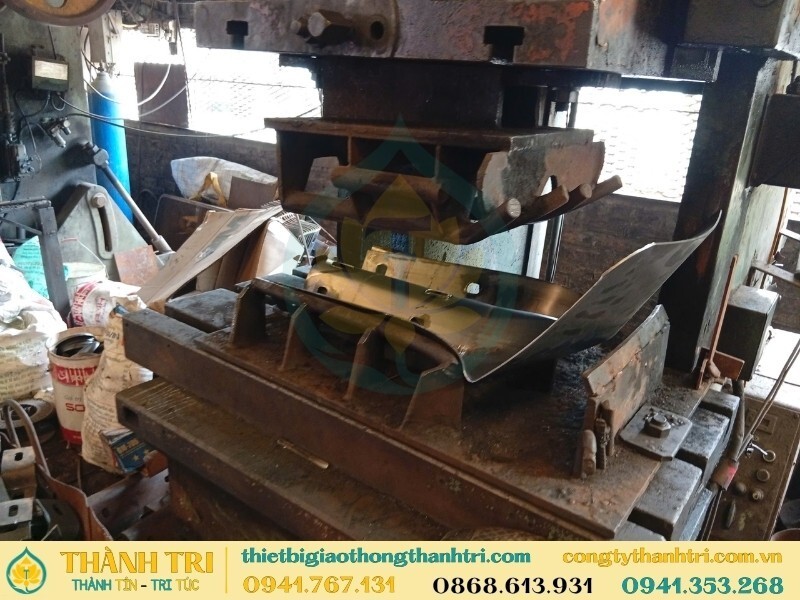

Gia công tấm đầu cuối hộ lan tôn sóng tại xưởng

3.2. TRỤ U

Một số công trình sử dụng trụ U thay cho trụ tròn.

Hệ này có thể gồm:

- Trụ U.

- Thanh hộ lan.

- Thanh thép hình đệm.

- Bu lông liên kết.

- Tiêu phản quang.

- Chi tiết đầu/cuối.

- Móng và liên kết chân trụ theo thiết kế.

Quy cách cụ thể phải lấy theo bản vẽ của từng dự án.

4. BẢN VẼ THỰC TẾ CHO THẤY CẤU HÌNH CÓ THỂ KHÁC NHAU

Các hồ sơ thực tế Thành Tri đã kiểm tra cho thấy cùng là hộ lan tôn sóng nhưng cấu hình có thể khác nhau.

Trường hợp 1 – Trụ tròn D141,3 × 4,5 mm

Một hồ sơ thể hiện trụ thép ống D141,3 × 4,5 mm cùng tấm sóng, bản đệm, bu lông, tiêu phản quang và các chi tiết đầu/cuối.

Trường hợp 2 – Bản vẽ ghi D110 × 4 mm

Một hồ sơ khác ghi thép ống D110 × 4 mm.

Khi đối chiếu vật tư thực tế, Thành Tri sử dụng trụ D113,5 × 4 mm.

Điều này cho thấy quy cách trên bản vẽ cần được kiểm tra với vật tư thực tế trước khi chốt báo giá.

Quy trình:

BẢN VẼ

→ KIỂM TRA QUY CÁCH

→ ĐỐI CHIẾU VẬT TƯ THỰC TẾ

→ THỐNG NHẤT CẤU HÌNH

→ CHỐT BÁO GIÁ

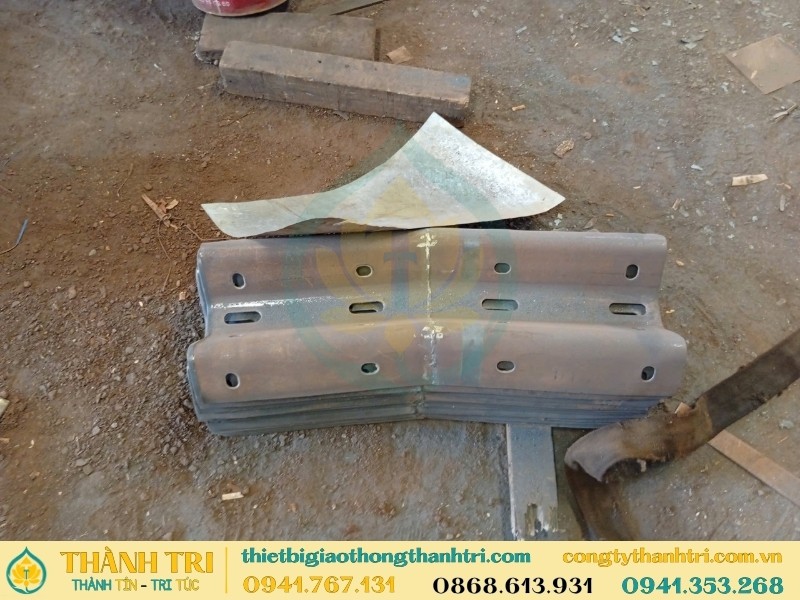

Gia công tấm nối hộ lan tôn sóng tại xưởng

Trường hợp 3 – Hệ trụ U

Một hồ sơ khác sử dụng trụ U thay cho trụ tròn, cùng thanh hộ lan, thanh thép hình đệm, bu lông, tiêu phản quang và các chi tiết liên quan.

Báo giá phải được bóc theo đúng hệ trụ U của hồ sơ.

Trường hợp 4 – Một dự án có hai cấu hình tấm sóng

Một hồ sơ khác thể hiện:

- Đoạn tôn sóng nằm ngang, bước L = 3 m.

- Đoạn tôn sóng vuốt xuống dài khoảng 6 m, bố trí bước L = 2 m.

- Các loại trụ chuyển tiếp khác nhau.

Điều này cho thấy ngay trong một công trình cũng có thể có nhiều cấu hình.

Trường hợp 5 – Hồ sơ có chỉ định SS400 và SS540

Một số bảng khối lượng thể hiện rõ mác thép SS400 và SS540 cho các nhóm cấu kiện.

Nếu không có yêu cầu SS540 → tính theo SS400.

Nếu bản vẽ hoặc khách hàng yêu cầu SS540 → tính theo SS540.

Do SS540 có giá vật liệu cao hơn SS400, mác thép có thể làm thay đổi giá báo dù chiều dài tuyến và số lượng cấu kiện không đổi.

5. TỪ BẢN VẼ ĐẾN BẢNG KHỐI LƯỢNG

Khi có bản vẽ, Thành Tri thực hiện theo các bước:

BƯỚC 1 – Xác định chiều dài và phân đoạn tuyến.

BƯỚC 2 – Xác định loại tấm sóng, loại trụ và bước cột.

BƯỚC 3 – Kiểm tra mác thép SS400/SS540.

BƯỚC 4 – Đối chiếu quy cách trên bản vẽ với vật tư thực tế.

BƯỚC 5 – Bóc số lượng tấm sóng, trụ, đệm, bu lông, tiêu phản quang, đầu/cuối và các cấu kiện khác.

BƯỚC 6 – Lập BOQ (Bảng khối lượng vật tư/công việc) hoặc kiểm tra BOQ có sẵn.

BƯỚC 7 – Tính tổng khối lượng.

BƯỚC 8 – Xác định phương án vận chuyển.

BƯỚC 9 – Lập báo giá theo phạm vi cung cấp thực tế.

6. VẬN CHUYỂN CÓ ẢNH HƯỞNG ĐẾN BÁO GIÁ KHÔNG?

Có.

Phương án vận chuyển phụ thuộc vào:

- Tổng khối lượng.

- Số lượng tấm và trụ.

- Cách đóng bó.

- Chiều dài cấu kiện.

- Địa điểm giao.

- Số chuyến.

- Tiến độ giao hàng.

- Giao một lần hay chia nhiều đợt.

Khi yêu cầu báo giá, khách hàng nên cung cấp địa điểm giao hàng và tiến độ dự kiến.

Nếu báo giá có giao đến công trình, cần xác định rõ phạm vi: giao hàng hay bao gồm thêm bốc dỡ, cẩu hạ, nhân công hoặc lắp đặt.

7. BÁO GIÁ HỘ LAN THEO QUÝ

Thành Tri cập nhật bảng giá hộ lan theo từng thời điểm.

Bảng giá theo quý dùng để tham khảo mặt bằng giá tại thời điểm cập nhật.

Với công trình cụ thể, báo giá chính thức vẫn cần căn cứ vào:

- Quy cách.

- Mác thép.

- Số lượng.

- Hồ sơ kỹ thuật.

- Phạm vi cung cấp.

- Địa điểm giao hàng.

Xem bảng báo giá hộ lan tôn sóng quý hiện hành:

[LINK BÁO GIÁ HỘ LAN QUÝ HIỆN HÀNH]

8. KHÁCH HÀNG CẦN GỬI GÌ ĐỂ BÁO GIÁ?

NẾU ĐÃ CÓ BẢN VẼ:

- Bản vẽ thiết kế.

- BOQ nếu có.

- Yêu cầu kỹ thuật riêng.

- Địa điểm giao hàng.

- Tiến độ cần hàng.

NẾU CHƯA CÓ BẢN VẼ:

- Chiều dài tuyến.

- Loại hộ lan.

- Loại tấm sóng nếu đã xác định.

- Loại trụ nếu đã xác định.

- Bước cột.

- Mác thép nếu có yêu cầu.

- Số lượng hoặc bảng khối lượng.

- Các chi tiết đầu/cuối nếu có.

- Địa điểm giao hàng.

Nếu dữ liệu chưa đủ, Thành Tri sẽ kiểm tra lại các thông tin cần thiết trước khi chốt báo giá.

9. CÓ THỂ BÁO GIÁ HỘ LAN CHỈ THEO MÉT DÀI KHÔNG?

Có thể tham khảo theo mét dài khi cấu hình đã được xác định rõ.

Tuy nhiên, không nên mặc định một đơn giá/m cho mọi tuyến nếu công trình có:

- Nhiều loại tấm sóng.

- Nhiều bước cột.

- Nhiều loại trụ.

- Trụ tròn và trụ U.

- Mác thép khác nhau.

- Đoạn chuyển tiếp.

- Đầu/cuối đặc biệt.

- Khối lượng lớn.

- Yêu cầu vận chuyển riêng.

Khi đó cần bóc theo hồ sơ để có báo giá phù hợp hơn.

10. CÂU HỎI THƯỜNG GẶP

Hộ lan tôn sóng gồm những gì?

Tùy cấu hình, hệ hộ lan có thể gồm tấm sóng, trụ, đệm, bu lông, tiêu phản quang, tấm đầu/cuối và các chi tiết liên kết hoặc cấu kiện khác theo thiết kế.

Hộ lan có những loại trụ nào?

Trong các cấu hình thực tế của Thành Tri có trụ tròn và trụ U.

Trụ tròn có đường kính thông dụng D113,5 và D141,3 với chiều dày 4 mm hoặc 4,5 mm.

Cấu hình trụ U cần xác định theo hồ sơ từng công trình.

SS400 và SS540 khác nhau như thế nào khi báo giá?

Nếu bản vẽ hoặc khách hàng không yêu cầu SS540 thì cấu hình thông dụng được tính theo SS400.

Nếu hồ sơ hoặc khách hàng yêu cầu SS540 thì báo giá được tính theo SS540.

Do SS540 có giá vật liệu cao hơn SS400 nên giá thành có thể thay đổi.

Tại sao bản vẽ ghi một kích thước nhưng Thành Tri có thể tư vấn quy cách khác?

Quy cách trên bản vẽ cần được đối chiếu với vật tư thực tế trước khi báo giá.

Ví dụ, hồ sơ có thể ghi D110 × 4 mm nhưng khi kiểm tra vật tư thực tế, Thành Tri sử dụng D113,5 × 4 mm cho cấu hình tương ứng.

Nếu có sự khác biệt, cần trao đổi và thống nhất với khách hàng trước khi chốt.

Một công trình có thể dùng nhiều loại tấm sóng không?

Có. Một tuyến có thể có đoạn thông thường và đoạn chuyển tiếp, trong đó bước bố trí hoặc cấu hình tấm sóng có thể khác nhau.

Có cần gửi BOQ khi yêu cầu báo giá không?

Nếu có BOQ, khách hàng nên gửi kèm để việc kiểm tra số lượng và khối lượng nhanh hơn.

Nếu chưa có BOQ, Thành Tri có thể kiểm tra từ bản vẽ.

Thành Tri có báo giá theo địa điểm giao hàng không?

Có. Địa điểm giao hàng là dữ liệu cần thiết để xác định phương án vận chuyển và tổng chi phí cung cấp.

11. GỬI BẢN VẼ ĐỂ THÀNH TRI KIỂM TRA VÀ BÁO GIÁ

Nếu công trình đã có bản vẽ hoặc BOQ, khách hàng có thể gửi trực tiếp cho Thành Tri.

Thành Tri sẽ kiểm tra:

- Cấu hình hệ hộ lan.

- Loại tấm sóng.

- Loại trụ.

- Bước cột.

- Mác thép.

- Phụ kiện và chi tiết liên kết.

- Số lượng.

- Tổng khối lượng.

- Địa điểm giao hàng.

Sau khi xác nhận các thông tin cần thiết, Thành Tri lập báo giá theo đúng phạm vi cung cấp của công trình.

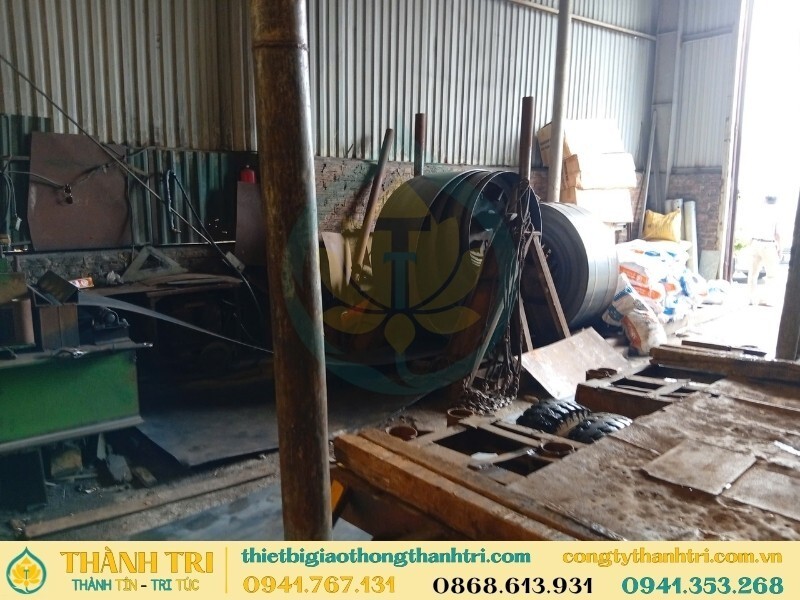

Chạy Máy Gia Công Tấm Sóng Hộ Lan Tại Xưởng Thành Tri
